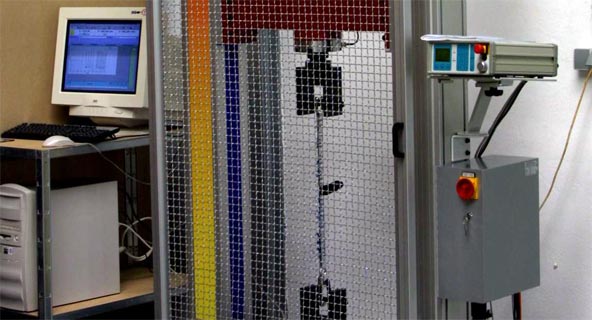

Die Prüfgeräte der Baureihe FPG sind Festigkeitsprüfgeräte zur Durchführung von Festigkeitsprüfungen sowie einigen anderen Prüfmethoden der Werkstoffprüfung. Sie erzeugen auf elektromechanischem Wege eine Belastung, die über die zugehörigen Einspannteile auf die Probe übertragen wird. Über eine zusätzliche Kraftmesseinrichtung und eine Steuerungs- und Messelektronik können die auftretenden Kräfte und Verformungen messtechnisch erfasst und ausgewertet werden.

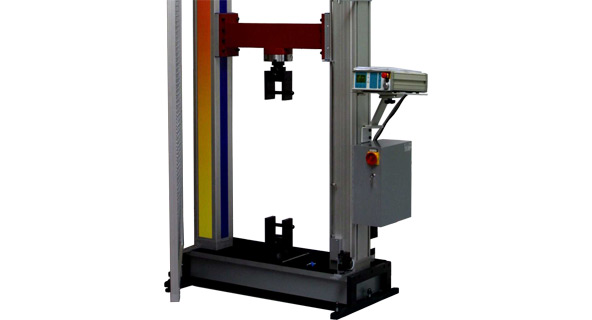

Festigkeitsprüfgeräte erlauben einen vielseitigen Einsatz in der Industrie, der Forschung, der Bildung, im Laborbetrieb und in der Qualitätsüberwachung. Haupteinsatzgebiete sind jedoch alle Arten von Zug-, Druck- und Biegeprüfungen. Das FPG 7/21 ist eine Zweispindel-Festigkeitsprüfgerät (Standgerät).
Aufstellungsart | Standgerät |
Belastungsrichtung | Zug, Druck |
Anzahl Säulen | 2 |
Anzahl Spindeln | 2 |
Genauigkeit Positionsmessung | 0,01 mm, maximal 1 % vom Messwert |
verfügbare Einbauhöhen | abzüglich Kraftaufnehmer und Einspannteile Standards: 1100 mm, 1300 mm (andere Einbauhöhen auf Anfrage) |
Prüfraumtiefe | unbegrenzt |
|
|
Geräteausführungen:
FPG 7/21-002: | |
größte mögliche Prüfkraft | 2 kN |
maximale Traversengeschwindigkeit | 1500 mm/min |
Prüfraumbreite | 640 mm |
FPG 7/21-005: | |
größte mögliche Prüfkraft | 5 kN |
maximale Traversengeschwindigkeit | 800 mm/min |
Prüfraumbreite | 640 mm |
FPG 7/21-010: | |
größte mögliche Prüfkraft | 10 kN |
maximale Traversengeschwindigkeit | 800 mm/min |
Prüfraumbreite | 640 mm |
FPG 7/21-020: | |
größte mögliche Prüfkraft | 20 kN |
maximale Traversengeschwindigkeit | 400 mm/min |
Prüfraumbreite | 640 mm |
FPG 7/21-050: | |
größte mögliche Prüfkraft | 50 kN |
maximale Traversengeschwindigkeit | 800 mm/min |
Prüfraumbreite | 640 mm |
FPG 7/21-100: | |
größte mögliche Prüfkraft | 100 kN |
maximale Traversengeschwindigkeit | 800 mm/min |
Prüfraumbreite | 600 mm |
